Czujnik wilgotności zrębków, trocin i peletu BLC

Ciągły pomiar wilgotności zrębków, trocin i peletu w bunkrze i przenośniku

BLC to przetwornik wilgotności do pracy ciągłej, montowany wprost w strumieniu materiału. Mierzy zawartość wody w biomasie drzewnej w czasie rzeczywistym i podaje ją jako sygnał 4-20 mA, który przyjmuje sterownik kotła, suszarni albo linii peletującej. Nie ma pobierania próbek ani pomiarów ręcznych - urządzenie zostaje w instalacji na stałe.

Typowe miejsca pracy to kotłownie na biomasę i zgazowarki drewna, suszarnie trocin i zrębków, produkcja peletu i brykietu oraz produkcja płyt drewnopochodnych.

Dwie wersje do dwóch grup materiałów

Producent oferuje BLC pod dwoma numerami artykułu, dobieranymi do mierzonego materiału:

• art. 13573 - trociny i wióry drzewne
• art. 15195 - zrębki, pelet i inne materiały

Wersję dobieramy przy zamówieniu do tego, co faktycznie płynie przez instalację.

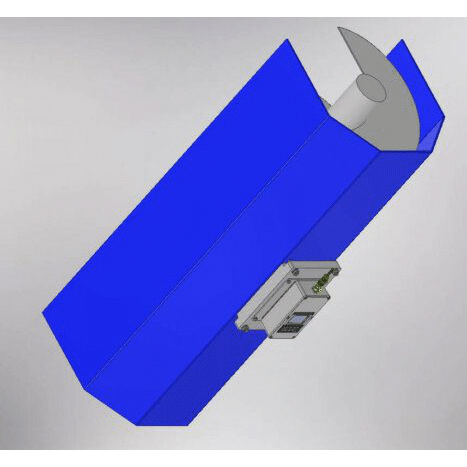

Montaż w ścianie bunkra albo w dnie przenośnika ślimakowego

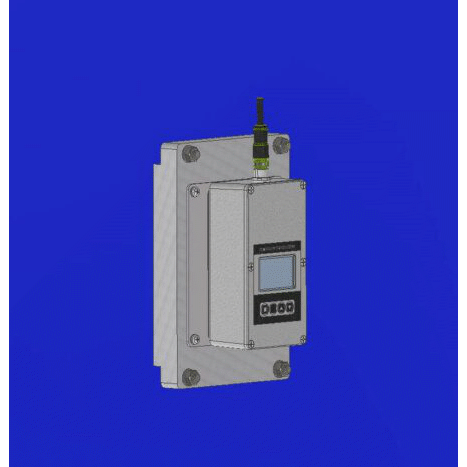

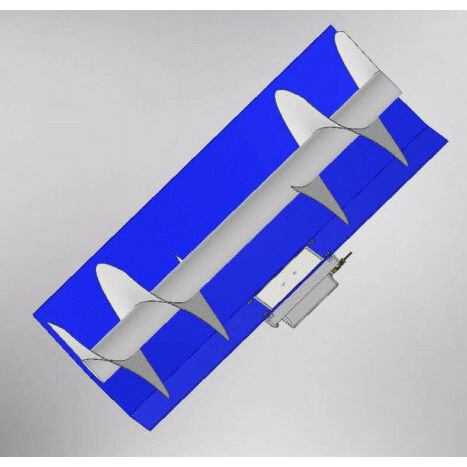

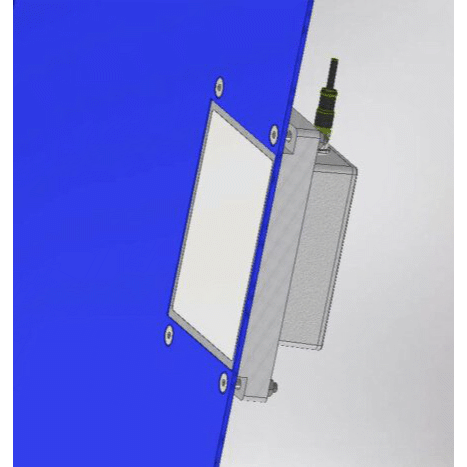

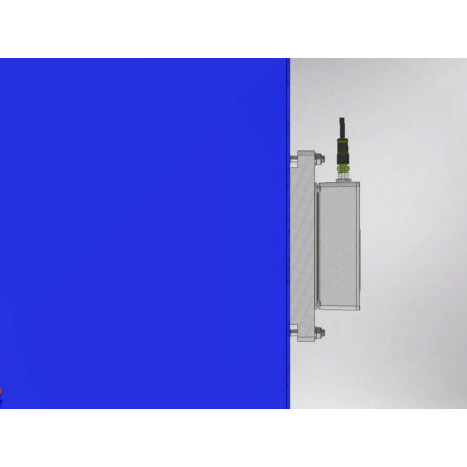

Czujnik montuje się tam, gdzie materiał się przemieszcza: w bocznej ścianie bunkra albo w dnie przenośnika ślimakowego, w miejscu, nad którym nie przechodzą zwoje ślimaka. Do zamocowania służą cztery otwory o średnicy 9,0 mm. Urządzenie ma stopień ochrony IP 54, a do pracy na zewnątrz producent przewidział izolowaną osłonę (art. 14750).

Ważne jest, żeby materiał faktycznie przepływał przez strefę pomiaru - pomiar w martwym narożniku bunkra pokaże stan zalegającej warstwy, a nie bieżącej partii.

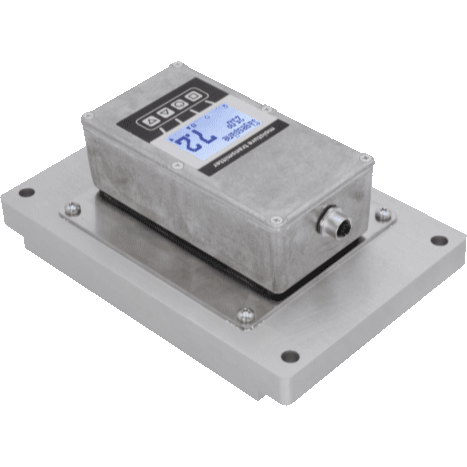

Wyświetlacz i klawiatura do wyboru krzywej

BLC ma w standardzie wyświetlacz z klawiaturą w obudowie. Służą one do przełączania krzywych kalibracyjnych: przy zmianie mierzonego materiału właściwą krzywą wybiera się wprost na przetworniku.

Wyjście 4-20 mA steruje suszeniem

Zawartość wody wychodzi jako sygnał prądowy 4-20 mA. Skalowanie zależy od mierzonego materiału: 0 do 60 % dla trocin i zrębków albo 0 do 20 % dla peletu. Opcjonalne drugie wyjście podaje temperaturę materiału w skali od -10 do +70 °C (art. 12327). Zasilanie to 24 VDC w zakresie od 18 do 29 VDC, pobór prądu około 50 mA, dopuszczalna rezystancja obciążenia poniżej 500 Ω.

Po co mierzyć wilgotność w sposób ciągły

Wilgotność biomasy decyduje o sprawności spalania i o zużyciu energii w suszarni. Pomiar ciągły pozwala sterować procesem na bieżąco zamiast reagować po fakcie: dosuszać dokładnie tyle, ile trzeba, utrzymywać stałą jakość peletu i nie palić materiału zbyt mokrego. Producent podaje dokładność kalibracji ±2,5 % zawartości wody względem materiału odniesienia.

Zalety

BLC przychodzi skalibrowany fabrycznie. Nie trzeba go stroić na miejscu ani zlecać kalibracji przy uruchomieniu - po zamontowaniu i podłączeniu zasilania od razu podaje zawartość wody na wyjściu prądowym.   pomiar ciągły, w czasie rzeczywistym, wprost w strumieniu materiału szeroki zakres: 2 do 60 % zawartości wody dla zrębków i trocin gotowa kalibracja fabryczna wyjście 4-20 mA gotowe do wpięcia w sterownik automatyczna kompensacja temperatury montaż na czterech otworach Ø 9,0 mm stopień ochrony IP 54 wyświetlacz z klawiaturą w obudowie do przełączania krzywych kalibracyjnych

Dane techniczne

Zakres dostawy

• przetwornik wilgotności BLC z wyświetlaczem i klawiaturą w obudowie oraz kablem przyłączeniowym o długości 1,9 m

Wyposażenie dodatkowe

• Art. 12327 - analogowe wyjście temperatury 4-20 mA dla zakresu temperatury próbki od -10 do +70 °C

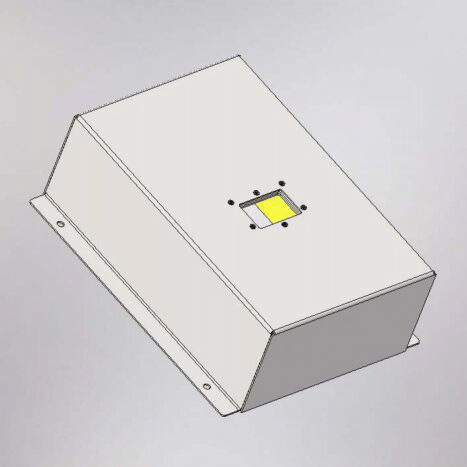

• Art. 14750 - izolowana osłona do pracy w warunkach zewnętrznych
• Art. 15243 - płyta ochronna BLC, część zamienna do art. 15195
