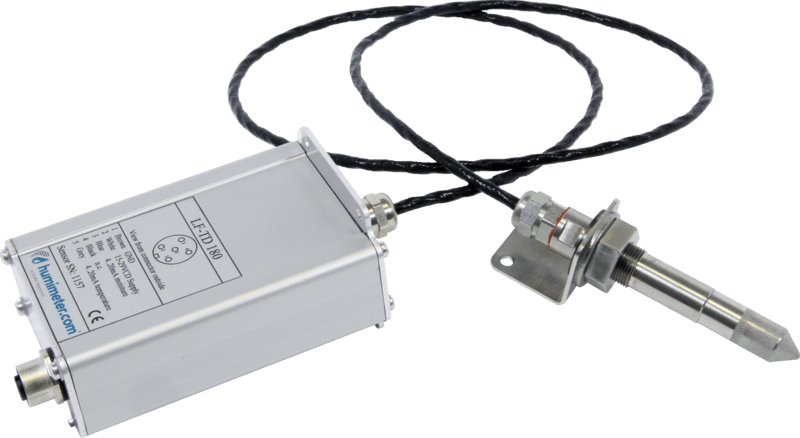

Przetwornik wilgotności i temperatury powietrza LF-TD 180 ze zdalną głowicą czujnika

Pomiar wilgotności powietrza w procesach o temperaturze do 180 °C

LF-TD 180 to przetwornik wilgotności względnej i temperatury ze zdalną głowicą czujnika, przeznaczony do najgorętszych procesów w serii LF-TD. Głowica pracuje w zakresie od -40 do +180 °C, więc urządzenie mierzy tam, gdzie zwykłe czujniki wilgotności już nie sięgają: w suszarniach wysokotemperaturowych, komorach dojrzewania, kanałach spalin technologicznych i liniach obróbki cieplnej.

Typowe branże to technika laboratoryjna, klimatyzacyjna i suszarnicza, przemysł drzewny, spożywczy i paszowy, budownictwo, poligrafia i papiernictwo, rolnictwo, biotechnologia oraz przemysł farmaceutyczny.

Głowica na kablu chroni elektronikę przed gorącem

Głowica czujnika ze stali nierdzewnej o wymiarach Ø 12 x 100 mm jest połączona z obudową elektroniki kablem o długości 1 metra. Dzięki temu w strefie gorąca zostaje tylko sama głowica, a elektronika może wisieć w chłodniejszym miejscu - jej dopuszczalna temperatura pracy to -20 do +85 °C. Nasadka czujnika ze stali nierdzewnej spiekanej należy do zakresu dostawy i jest odporna na zapylenie oraz trudne warunki.

Wyjścia 4-20 mA obejmują cały zakres temperatury

Wilgotność wychodzi jako sygnał 4-20 mA w skali 0 do 100 %, temperatura jako drugi sygnał 4-20 mA w skali -40 do +180 °C. Oba sygnały przyjmie każdy sterownik PLC, rejestrator i moduł wejść analogowych. Zasilanie to 12 do 29 VDC, pobór prądu około 18 mA bez interfejsów i wyświetlacza.

Profinet, Ethernet, USB i RS232 do wyboru

LF-TD 180 jest jedynym przetwornikiem serii, dla którego producent oferuje interfejs Profinet jako wyposażenie dodatkowe (art. 12809). Poza nim dostępne są interfejs Ethernet (art. 13738), USB (art. 12808) i RS232 (art. 12807) oraz wyświetlacz z klawiaturą (art. 13731), pokazujący bieżące wartości wprost na urządzeniu.

Kalibracja w sześciu punktach wilgotności

Każdy przetwornik LF-TD jest kalibrowany fabrycznie w sześciu punktach wilgotności. Dokładność kalibracji wynosi ±2 % w zakresie 10 do 90 % wilgotności względnej oraz ±0,3 °C w zakresie +10 do +60 °C. Na życzenie dołączamy świadectwo kalibracji fabrycznej z raportem justowania (art. 10403).

Zalety

Zdalna głowica na metrowym kablu jest tu cechą kluczową: w kanale zostaje sam czujnik, a elektronika wisi w miejscu o temperaturze do +85 °C. Kapacyjny czujnik wilgotności zachowuje dokładność przez lata, znosi typowe zabrudzenie i kontakt z wieloma chemikaliami, a po zmianie warunków szybko wyrównuje wskazanie.   praca głowicy czujnika w zakresie -40 do +180 °C elektronika odsunięta od gorąca, połączona z głowicą kablem 1 m nasadka czujnika ze stali nierdzewnej spiekanej w zakresie dostawy wyjścia 4-20 mA dla wilgotności i temperatury fabryczna kalibracja w sześciu punktach wilgotności interfejs Profinet, Ethernet, USB lub RS232 do wyboru

Dane techniczne

Rysunek techniczny

Zakres dostawy

• LF-TD 180 z kablem przyłączeniowym o długości 1,9 m z zalewaną, 5-pinową wtyczką czujnika

Wyposażenie dodatkowe

• Art. 12809 - interfejs Profinet do LF-TD 180
• Art. 13738 - interfejs Ethernet do LF-TD
• Art. 12808 - interfejs USB do LF-TD
• Art. 12807 - interfejs RS232 do LF-TD
• Art. 13731 - wyświetlacz z klawiaturą do LF-TD
• Art. 13612 - wspornik kątowy do LF-TD
• Art. 12456 - osłona przeciwkroplowa do przetworników LF-TD
• Art. 10249 - zapasowa nasadka czujnika ze stali nierdzewnej spiekanej z filtrem spiekanym
• Art. 10006 - przyrząd kalibracyjny do sond rurowych
• Art. 10352 - certyfikowane ampułki kalibracyjne, komplet 5 sztuk 50 % wilgotności względnej
• Art. 10005 - certyfikowane ampułki kalibracyjne, komplet 5 sztuk: 2 x 35 %, 1 x 50 %, 2 x 80 % wilgotności względnej
• Art. 10403 - świadectwo kalibracji fabrycznej z raportem justowania
• Art. 14711 - HumiSenseWare LF-TD, licencja standardowa Live Trend - wymaga jednego z interfejsów: RS232 (art. 12807), USB (art. 12808) albo Ethernet (art. 13738)
• Art. 14712 - HumiSenseWare LF-TD, opcja zarządzania danymi i rejestracji
• Art. 14713 - HumiSenseWare, pakiet integracji 3 dodatkowych czujników
• Art. 12011 - wykonanie specjalne, ryczałt na zamówienie, niezależnie od zamawianej liczby sztuk

Do podobnych zastosowań polecamy również LF-TD 150 o mniejszym zakresie temperatury, do 150 °C, oraz LF-TD Profinet do sieci Profinet.
