LF-TD to seria przetworników do zabudowy na stałe, które mierzą wilgotność względną i temperaturę w sposób ciągły i przekazują wynik do sterownika, rejestratora albo sieci zakładowej. Urządzenia pracują w technice laboratoryjnej i klimatyzacyjnej, w suszarnictwie, w przemyśle drzewnym, spożywczym i paszowym, w budownictwie, w poligrafii i papiernictwie, w rolnictwie oraz w biotechnologii i farmacji.
Wszystkie modele dzielą tę samą obudowę elektroniki i ten sam sposób montażu. Różnią się długością i materiałem rury czujnika, dopuszczalną temperaturą mierzonego ośrodka oraz interfejsem, którym oddają wynik.
O wyborze decydują dwie rzeczy: temperatura panująca w miejscu pomiaru i sposób, w jaki wynik ma trafić do układu nadrzędnego. Poniższe zestawienie obejmuje wszystkie warianty z cennika 2026.
| Model | Nr art. | Czujnik | Zakres temperatury | Wyjście |
|---|---|---|---|---|
| LF-TD-TA | 14771 | stal nierdzewna Ø12 × 125 mm | -20 do +60 °C | 4-20 mA dla wilgotności i temperatury |
| LF-TD 60 | 12609 | tworzywo sztuczne Ø12 × 100 mm | -20 do +60 °C | 4-20 mA, opcjonalnie RS232, USB, Ethernet |

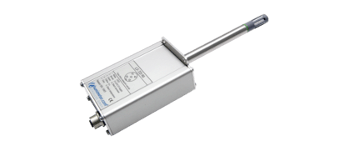

| LF-TD 90 | 12665 | stal nierdzewna Ø12 × 125 mm | -20 do +90 °C | 4-20 mA, opcjonalnie RS232, USB, Ethernet |

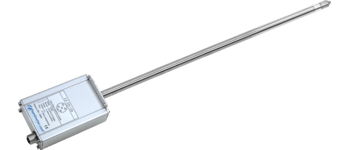

| LF-TD 120 | 12655 | stal nierdzewna Ø12 × 500 mm | -20 do +120 °C | 4-20 mA, opcjonalnie RS232, USB, Ethernet |

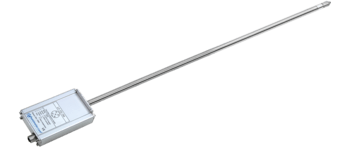

| LF-TD 150 | 12667 | stal nierdzewna Ø12 × 750 mm | -20 do +150 °C | 4-20 mA, opcjonalnie RS232, USB, Ethernet |

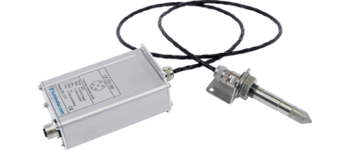

| LF-TD 180 | 12938 | głowica na kablu 1 m, nasadka Ø12 × 35 mm | -40 do +180 °C (głowica czujnika) | 4-20 mA, opcjonalnie RS232, USB, Ethernet, Profinet |

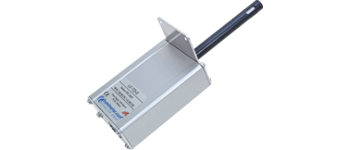

| LF-TD-E | 13082 | tworzywo sztuczne Ø12 × 100 mm z filtrem | -20 do +60 °C | Ethernet (gniazdo RJ45) |
| LF-TD Profinet | 14555 | stal nierdzewna Ø12 × 125 mm, głowica na kablu 0,25 m | -20 do +90 °C | 4-20 mA oraz Profinet (gniazdo RJ45) |
| LF-TD-H | 14601 | czujnik do materiału sypkiego | 0 do +40 °C | 4-20 mA dla zawartości wody i temperatury |
LF-TD-H stoi w tym zestawieniu osobno: mierzy nie wilgotność powietrza, lecz zawartość wody w zrębkach i materiałach sypkich, w zakresie 2 do 20 % zawartości wody, z rozdzielczością 0,1 % i 0,1 °C.
| Parametr | Wartość |
|---|---|
| Wilgotność względna powietrza | 0 do 100 % |
| Kalibracja wilgotności | ±2 % w zakresie 10 do 90 % (LF-TD-TA: ±3 %) |
| Kalibracja temperatury | ±0,3 °C w zakresie +10 do +60 °C (LF-TD-TA: ±0,6 °C) |
| Wyjście wilgotności | 4 do 20 mA odpowiadające 0 do 100 % (poza LF-TD-E) |
| Wyjście temperatury | 4 do 20 mA odpowiadające zakresowi danego modelu (poza LF-TD-E) |
| Temperatura pracy elektroniki | -20 do +85 °C (LF-TD-TA: -20 do +60 °C) |
| Wymiary obudowy elektroniki | 70 × 32 × 120 mm (LF-TD-E: 214 × 76 × 70 mm) |
| Zasilanie | 12 do 29 VDC (LF-TD-TA: 12 do 24 VDC; LF-TD-E: 5 VDC 300 mA przez gniazdo USB mini B; LF-TD-H: 24 VDC, 15 do 29 VDC) |
| Stopień ochrony | IP 40 dla obudowy elektroniki LF-TD-E |
Modele LF-TD 60, 90, 120, 150 i 180 wychodzą ze standardowym wyjściem 4-20 mA, a interfejs cyfrowy dobiera się do nich osobno. LF-TD-E ma Ethernet na stałe, LF-TD Profinet - złącze Profinet obok wyjścia analogowego.
| Nr art. | Opis |
|---|---|
| 12807 | Interfejs RS232 do LF-TD |
| 12808 | Interfejs USB do LF-TD |
| 13738 | Interfejs Ethernet do LF-TD |
| 12809 | Interfejs Profinet - wyłącznie do LF-TD 180 |
| 12464 | Zasilacz wtyczkowy USB 5 VDC 2,1 A, wejście 90-250 VAC, wtyk EU - wyłącznie do LF-TD-E (art. 13082) |
Oba rozwiązania mierzą wilgotność i temperaturę powietrza w sposób ciągły, ale trafiają w różne instalacje. LF-TD jest przetwornikiem przewodowym: zasila się go z instalacji, montuje na stałe i wpina wprost w sterownik albo sieć zakładową sygnałem 4-20 mA, przez Ethernet albo Profinet. Pracuje tam, gdzie jest okablowanie i gdzie temperatura mierzonego ośrodka dochodzi do 180 °C.
huminode IoT RH to z kolei czujnik bezprzewodowy na własnej baterii, który przesyła pomiary przez LoRaWAN do bramki i dalej na pulpit w przeglądarce. Nie wymaga ciągnięcia kabli, więc sprawdza się w budynkach, halach magazynowych i na obiektach, gdzie instalacji nie ma. Zamówienie obejmuje minimum pięć sztuk, a do pracy potrzebna jest bramka i licencja pulpitu.
