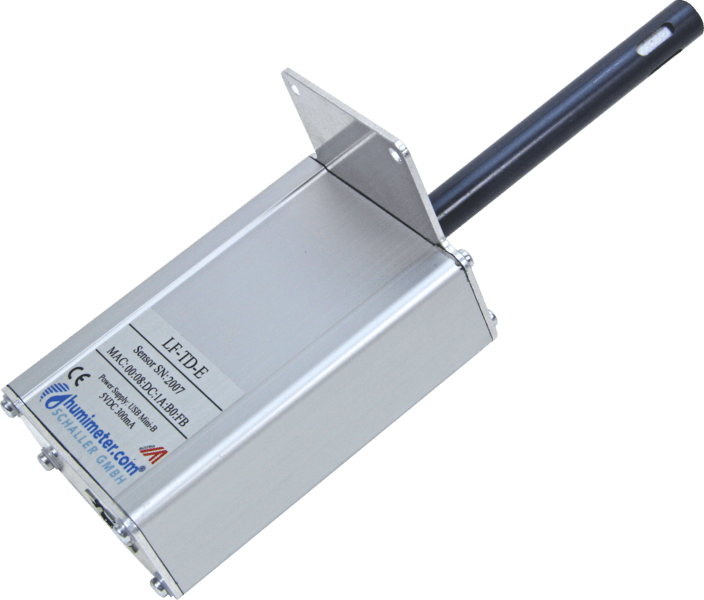

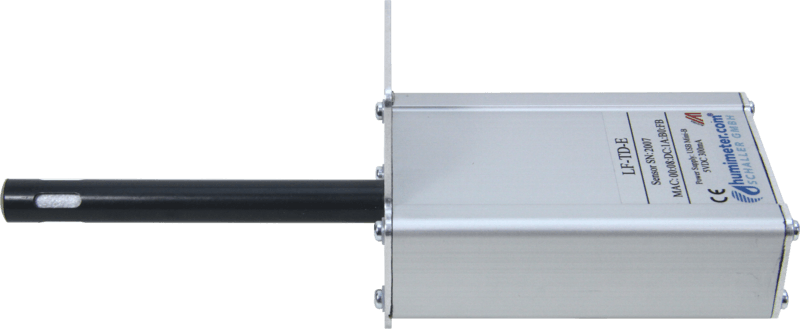

Cyfrowy przetwornik wilgotności i temperatury powietrza z Ethernetem LF-TD-E

Wilgotność i temperatura powietrza prosto do sieci - przez gniazdo RJ45

LF-TD-E to cyfrowy przetwornik wilgotności względnej i temperatury powietrza z interfejsem Ethernet. Wartości pomiarowe wychodzą z urządzenia gniazdem RJ45, więc czujnik wpina się w istniejącą sieć tak samo jak każde inne urządzenie sieciowe - bez wejść analogowych, bez modułu 4-20 mA i bez sterownika pośredniczącego.

Przetwornik jest przeznaczony do pomieszczeń i procesów o temperaturze do 60 °C. Typowe miejsca pracy:

• zarządzanie nieruchomościami
• stacje meteorologiczne
• monitorowanie szaf typu rack
• serwerownie
• automatyka budynkowa
• magazyny
• szklarnie
• zakłady produkcyjne
• muzea i galerie
• pomieszczenia klimatyzowane

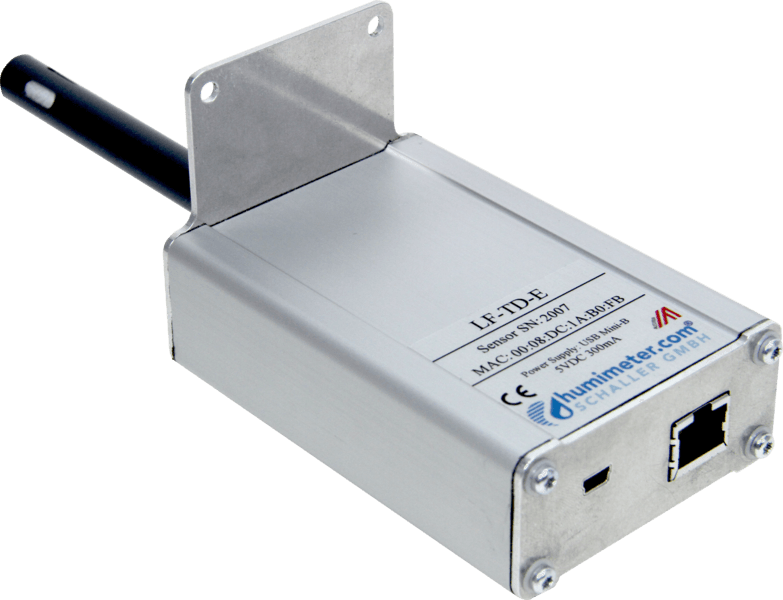

Zasilanie z portu USB, dane przez Ethernet

Urządzenie zasila się napięciem 5 VDC o natężeniu 300 mA przez gniazdo USB mini B, a dane wysyła gniazdem RJ45. W praktyce wystarczy zasilacz USB albo wolny port w szafie i patchcord - nie trzeba prowadzić osobnego zasilania 24 V ani zajmować wejść analogowych sterownika.

Odczyt i archiwizacja w oprogramowaniu HumiSenseWare

Pomiary z LF-TD-E odczytuje i zapisuje oprogramowanie HumiSenseWare: pokazuje bieżący trend, prowadzi rejestr i pozwala eksportować dane do dalszej obróbki. Licencja standardowa Live Trend to art. 14711, opcja zarządzania danymi i rejestracji - art. 14712, a pakiet integracji trzech dodatkowych czujników - art. 14713.

Kiedy potrzebne jest wyjście 4-20 mA

LF-TD-E podaje wartości wyłącznie cyfrowo. Jeżeli pomiar ma sterować pracą urządzenia przez wejście analogowe sterownika, właściwym wyborem jest LF-TD 60 z wyjściami 4-20 mA, który można rozszerzyć o interfejs Ethernet (art. 13738). Dla sieci Profinet przeznaczony jest LF-TD Profinet.

Kalibracja fabryczna

Przetwornik jest kalibrowany fabrycznie z dokładnością ±2 % w zakresie 10 do 90 % wilgotności względnej oraz ±0,3 °C w zakresie +10 do +60 °C. Na życzenie dołączamy świadectwo kalibracji fabrycznej z raportem justowania (art. 10403), a do sprawdzania czujnika w miejscu pracy służy przyrząd kalibracyjny do sond rurowych (art. 10006) z certyfikowanymi ampułkami.

Zalety

LF-TD-E nie potrzebuje wejść analogowych ani sterownika - wystarczy wolne gniazdo w switchu i zasilanie z portu USB. To najtańszy sposób, żeby stały pomiar wilgotności i temperatury trafiał do sieci i do oprogramowania.   gniazdo RJ45 i integracja z istniejącą siecią zasilanie 5 VDC z portu USB, bez zasilacza szafowego dokładność kalibracji ±2 % wilgotności i ±0,3 °C odczyt i archiwizacja w oprogramowaniu HumiSenseWare aluminiowa obudowa z otworami montażowymi stabilność długoterminowa i kalibracja fabryczna

Dane techniczne

Zakres dostawy

• LF-TD-E bez kabla i bez zasilacza

Wyposażenie dodatkowe

• Art. 12464 - zasilacz wtyczkowy USB do LF-TD-E: 5 VDC, 2,1 A, wtyk USB B, wejście 90-250 VAC, wtyczka EU
• Art. 13612 - wspornik kątowy do LF-TD
• Art. 12456 - osłona przeciwkroplowa do przetworników LF-TD
• Art. 10006 - przyrząd kalibracyjny do sond rurowych
• Art. 10352 - certyfikowane ampułki kalibracyjne, komplet 5 sztuk 50 % wilgotności względnej
• Art. 10005 - certyfikowane ampułki kalibracyjne, komplet 5 sztuk: 2 x 35 %, 1 x 50 %, 2 x 80 % wilgotności względnej
• Art. 10403 - świadectwo kalibracji fabrycznej z raportem justowania
• Art. 14711 - HumiSenseWare LF-TD, licencja standardowa Live Trend - współpracuje z wbudowanym Ethernetem LF-TD-E, bez dodatkowego interfejsu
• Art. 14712 - HumiSenseWare LF-TD, opcja zarządzania danymi i rejestracji
• Art. 14713 - HumiSenseWare, pakiet integracji 3 dodatkowych czujników
• Art. 12011 - wykonanie specjalne, ryczałt na zamówienie, niezależnie od zamawianej liczby sztuk

Do podobnych zastosowań polecamy również LF-TD 60 z wyjściami 4-20 mA oraz LF-TD Profinet do sieci Profinet.
