Czujnik wilgotności on-line do płyt i tektury

MF-S-HTD

Pomiar wilgotności płyt i tektury na linii produkcyjnej

MF-S-HTD to czujnik do ciągłego pomiaru wilgotności materiałów o dużej gramaturze: tektury litej, kartonu, arkuszy celulozy oraz płyt kompozytowych - gipsowo-kartonowych, wiórowych i podobnych. Czujnik montuje się nad przesuwającym się materiałem i mierzy bezdotykowo, bez pobierania próbek i bez zatrzymywania linii.



Zawartość wody wyznacza pomiar pojemnościowy wysokiej częstotliwości, a temperaturę materiału - wbudowany czujnik podczerwieni, który jednocześnie służy do kompensacji temperaturowej wyniku. Odczyt trafia do sterowni wybranym interfejsem i można go użyć zarówno do dokumentowania jakości, jak i do sterowania procesem nawilżania albo suszenia. Wynik nie zależy od prędkości przesuwu materiału, więc ten sam czujnik zmierzy wyrób stojący i jadący po linii.



Gramatura decyduje o wyborze: MF-S-HTD czy MF-P-HTD

Oba czujniki mają tę samą obudowę, ten sam zakres pomiarowy 1 do 20 % zawartości wody i te same interfejsy. Różni je zakres gramatury materiału:

  • MF-S-HTD, art. 14560 - od 300 do 2000 g/m², wyższe gramatury po uzgodnieniu. Tektura lita, karton, arkusze celulozy, płyty gipsowo-kartonowe i wiórowe.
  • MF-P-HTD, art. 14300 - od 80 do 500 g/m². Wstęga papieru i cienka tektura.

MF-S-HTD nie nadaje się do tektury falistej - do niej służy MF-P-HTD.

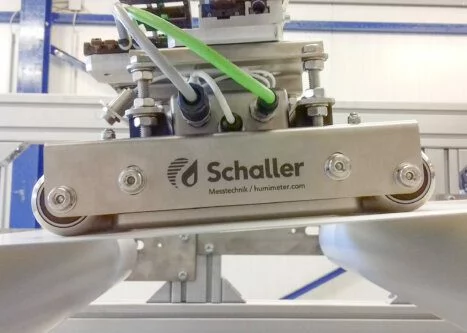

  Czujnik wilgotności HTD zamontowany nad przesuwającym się materiałem



Interfejs wybierany do instalacji

Czujnik zamawia się razem z interfejsem, bo to on decyduje o sposobie zasilania i o tym, jak dane trafiają do sterowni:

Inne interfejsy producent wykonuje na zamówienie.



Profil wilgotności na całej szerokości

Czujnik zamontowany na trawersie przejeżdża w poprzek wyrobu i zdejmuje profil wilgotności na całej szerokości pasma. Widać wtedy nie tylko średnią, ale i to, czy któraś krawędź schnie szybciej od środka - a to najczęstsza przyczyna odkształceń i reklamacji przy płytach i tekturze litej.

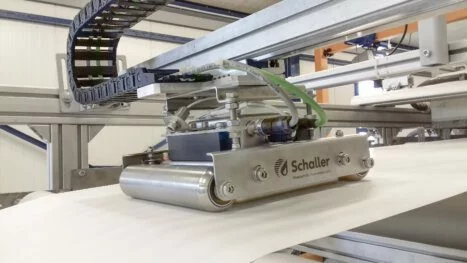

  Czujnik wilgotności HTD na trawersie nad wstęgą materiału



Krzywa kalibracji dla konkretnego materiału

Czujnik przelicza sygnał na zawartość wody według krzywej opracowanej dla danego wyrobu. Krzywą tworzy laboratorium producenta na próbkach dostarczonych przez klienta: art. 13762 obejmuje jeden rodzaj materiału w jednej gramaturze, art. 15316 - ten sam materiał w maksymalnie trzech gramaturach.



HumiSenseWare: odczyt, kalibracja i archiwum pomiarów

HumiSenseWare to oprogramowanie na komputer, napisane pod te czujniki. Pokazuje wartości w czasie rzeczywistym, przelicza wilgotność, prowadzi kalibrację typów materiału i zarządza danymi pomiarowymi. Licencja standardowa to art. 14715 i wymaga interfejsu Modbus TCP (art. 14436). Rozszerzenia obejmują zakres funkcji serii LF-TD, interfejs Modbus, interfejs TCP/IP ASCII, integrację interfejsu klienta oraz pakiet pozwalający dołożyć trzy kolejne czujniki.



Zalety

  • Pomiar bezdotykowy, bez pobierania próbek i bez zatrzymywania linii
  • Wynik niezależny od prędkości przesuwu materiału
  • Wbudowany czujnik podczerwieni i kompensacja temperaturowa
  • Gramatura do 2000 g/m², a wyższe po uzgodnieniu
  • Modbus TCP albo wyjście analogowe 4-20 mA
  • Montaż na trawersie pozwala zdjąć profil wilgotności na całej szerokości
  • Dane do dokumentowania jakości i do sterowania procesem

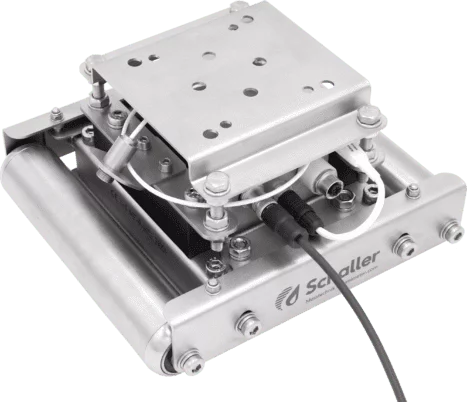

  Czujnik wilgotności on-line MF-S-HTD, widok z góry i z tyłu



Dane techniczne

Zakres pomiarowy1 do 20 % zawartości wody (zależnie od materiału)
Zakres gramatury300 do 2000 g/m² (wyższe po uzgodnieniu)
Temperatura materiału0 do +100 °C
Temperatura otoczenia0 do +70 °C
Pomiar temperaturyczujnik podczerwieni, kompensacja automatyczna
ZasilaniePower over Ethernet, a przy wyjściu analogowym 12 do 28 VDC
Wymiary242 x 233 x 120 mm
Masa4,9 kg



Zakres dostawy

Czujnik MF-S-HTD z czujnikiem temperatury materiału i rolkami prowadzącymi. Interfejs zamawia się osobno.



Wyposażenie dodatkowe
