Czujnik wilgotności on-line do wstęgi papieru i tektury MF-P-HTD

Ciągły pomiar wilgotności wstęgi papieru i tektury

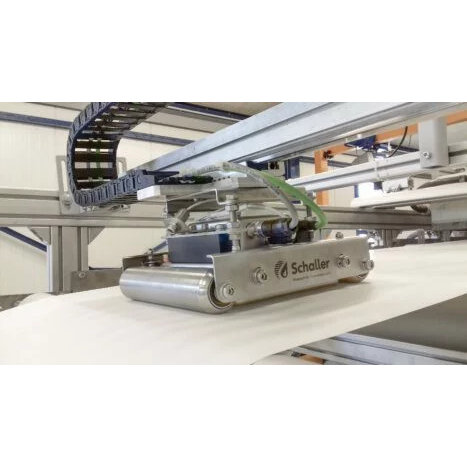

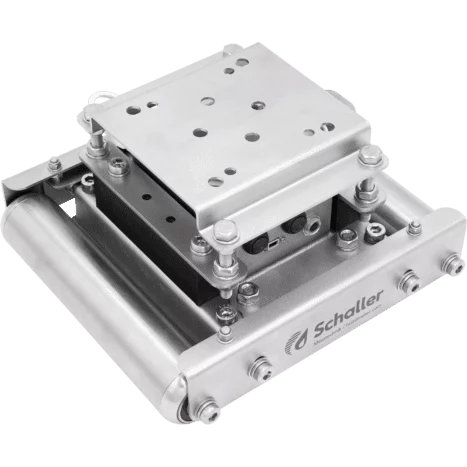

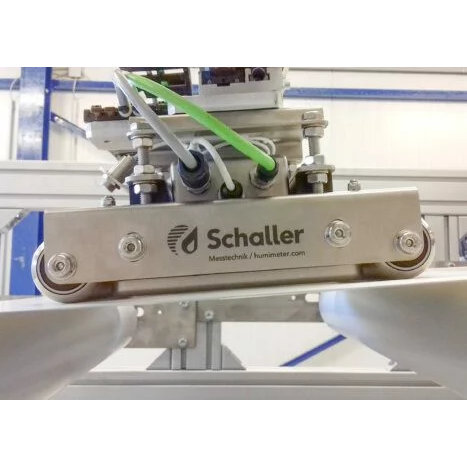

MF-P-HTD to czujnik do pomiaru wilgotności papieru, tektury i arkuszy celulozy w trakcie produkcji. Montuje się go nad wstęgą, a wynik podaje bezwzględną zawartość wody i temperaturę materiału w czasie rzeczywistym - bez pobierania próbek, bez zatrzymywania maszyny i bez dotykania wyrobu.

Pomiar nie zależy od prędkości przesuwu, więc ten sam czujnik zmierzy materiał stojący i jadący po linii, na przykład na tekturnicy. Odczyt trafia do sterowni wybranym interfejsem i służy zarówno do dokumentowania jakości, jak i do sterowania nawilżaniem albo suszeniem.

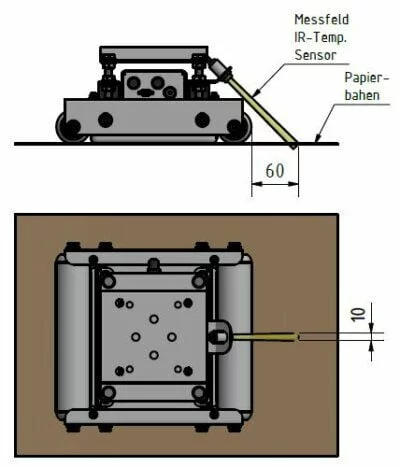

Jak mierzy czujnik Zawartość wody wyznacza pomiar pojemnościowy wysokiej częstotliwości, a temperaturę materiału - wbudowany czujnik podczerwieni. Odczyt temperatury nie jest osobną funkcją dodatkową: to on kompensuje wynik pomiaru wilgotności, bo ciepły i zimny papier o tej samej zawartości wody dają inny sygnał. Pole pomiarowe czujnika podczerwieni leży tuż przed polem pomiaru wilgotności, więc oba dotyczą tego samego miejsca wstęgi.

Gramatura decyduje o wyborze: MF-P-HTD czy MF-S-HTD Oba czujniki mają tę samą obudowę, ten sam zakres pomiarowy 1 do 20 % zawartości wody i te same interfejsy. Różni je zakres gramatury materiału: MF-P-HTD, art. 14300 - od 80 do 500 g/m². Wstęga papieru, cienka tektura, tektura falista, arkusze celulozy. MF-S-HTD, art. 14560 - od 300 do 2000 g/m². Tektura lita, karton, płyty gipsowo-kartonowe i wiórowe; nie nadaje się do tektury falistej.

Interfejs wybierany do instalacji

Czujnik zamawia się razem z interfejsem, bo to on decyduje o sposobie zasilania i o tym, jak dane trafiają do sterowni:

• Art. 14436 - interfejs cyfrowy Modbus TCP, zasilanie przez Power over Ethernet. Ten wariant jest wymagany, jeżeli ma pracować oprogramowanie HumiSenseWare.
• Art. 14438 - wyjście analogowe 4-20 mA, zasilanie 12 do 28 VDC. Prostsze wpięcie w istniejącą automatykę.

Inne interfejsy producent wykonuje na zamówienie.

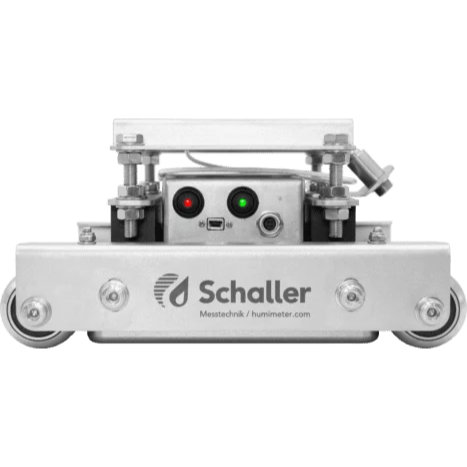

Sygnalizacja stanu pracy Na przedniej ściance czujnika są przycisk i dwie diody. Obsługa na linii sprowadza się do jednego spojrzenia: zielona mówi, że czujnik pracuje i podaje wynik, czerwona - że wymaga uwagi. Dzięki temu operator nie musi wracać do sterowni, żeby sprawdzić, czy pomiar w ogóle idzie.

Profil wilgotności na całej szerokości wstęgi Czujnik zamontowany na trawersie przejeżdża w poprzek wstęgi i zdejmuje profil wilgotności na całej szerokości. Widać wtedy nie tylko średnią, ale i to, czy któraś krawędź schnie szybciej od środka - a to najczęstsza przyczyna falowania, skręcania się arkuszy i reklamacji.

Krzywa kalibracji dla konkretnego materiału

Czujnik przelicza sygnał na zawartość wody według krzywej opracowanej dla danego wyrobu. Krzywą tworzy laboratorium producenta na próbkach dostarczonych przez klienta - potrzeba pięciu arkuszy A4 na każdy rodzaj. Art. 13762 obejmuje jeden rodzaj papieru w jednej gramaturze, art. 15316 - ten sam materiał w maksymalnie trzech gramaturach.

HumiSenseWare: odczyt, kalibracja i archiwum pomiarów

HumiSenseWare to oprogramowanie na komputer, napisane pod te czujniki. Pokazuje wartości w czasie rzeczywistym, przelicza wilgotność, prowadzi kalibrację typów papieru i zarządza danymi pomiarowymi. Licencja standardowa to art. 14715 i wymaga interfejsu Modbus TCP (art. 14436). Rozszerzenia obejmują zakres funkcji serii LF-TD, interfejs Modbus, interfejs TCP/IP ASCII, integrację interfejsu klienta oraz pakiet pozwalający dołożyć trzy kolejne czujniki.

Zalety Pomiar bezdotykowy, bez pobierania próbek i bez zatrzymywania maszyny Wynik niezależny od prędkości przesuwu wstęgi Wbudowany czujnik podczerwieni i kompensacja temperaturowa Bezwzględna zawartość wody, nie wilgotność względna otoczenia Modbus TCP albo wyjście analogowe 4-20 mA Montaż na trawersie pozwala zdjąć profil wilgotności na całej szerokości Dane do dokumentowania jakości i do sterowania nawilżaniem albo suszeniem

Dane techniczne

Zakres dostawy

Czujnik MF-P-HTD z czujnikiem temperatury papieru i rolkami prowadzącymi wstęgę. Interfejs zamawia się osobno.

Wyposażenie dodatkowe

• Art. 14436 - interfejs cyfrowy Modbus TCP z zasilaniem Power over Ethernet
• Art. 14438 - wyjście analogowe 4-20 mA, zasilanie 12 do 28 VDC
• Art. 13762 - krzywa kalibracji dla jednego rodzaju papieru w jednej gramaturze
• Art. 15316 - krzywa kalibracji dla jednego materiału w maksymalnie trzech gramaturach
• Art. 14715 - HumiSenseWare, licencja standardowa; wymaga interfejsu 14436
• Art. 14716 - HumiSenseWare, rozszerzenie o zakres funkcji serii LF-TD
• Art. 14717 - HumiSenseWare, interfejs Modbus
• Art. 14718 - HumiSenseWare, interfejs TCP/IP ASCII
• Art. 14719 - HumiSenseWare, integracja interfejsu klienta; wycena indywidualna
• Art. 14713 - HumiSenseWare, pakiet integracji trzech dodatkowych czujników
